數控機床控制柜
產品特點
1、 NEW1000TDc車削加工中心數控系統
2、 雙路DS301單通道伺服驅動器
3、 雙路DS301單通道伺服驅動器
4、 高速ARM處理器
5、 可編程門列矩陣FPGA技術
6、 多層PCB印制電路板
7、 800x600點陣TFT LCD亮度自適應液晶屏
具體應用
本產品（十字數控工作臺控制箱）采用NEW1000TDc車削加工中心數控系統以及雙路DS301單通道伺服驅動器。產品核心系統是CNC控制系統，其中包括控制電路采用**新工業級高速ARM處理器、大規�，F場可編程門列矩陣FPGA技術，多層PCB印制電路板，整機采用高集成芯片和表貼元件，結構更為緊湊合理，更好的****了系統的****性和穩定性。
實時控制高速度(****快移速度可達60米/分、****進給插補速度可達30米/分)、高精度；采用800x600點陣TFT LCD亮度自適應液晶顯示技術，LED背光亮度均勻使用壽命長，且克服了以往顯示亮度受環境溫度變化的缺點。全屏幕中文菜單顯示，操作極為簡單方便。
該產品是以車床為代表的二坐標聯動、開環控制普及型全數字式數控系統，功能強大，指令豐富，編程代碼符合ISO國際代碼標準。直接控制交流伺服系統，方便****。

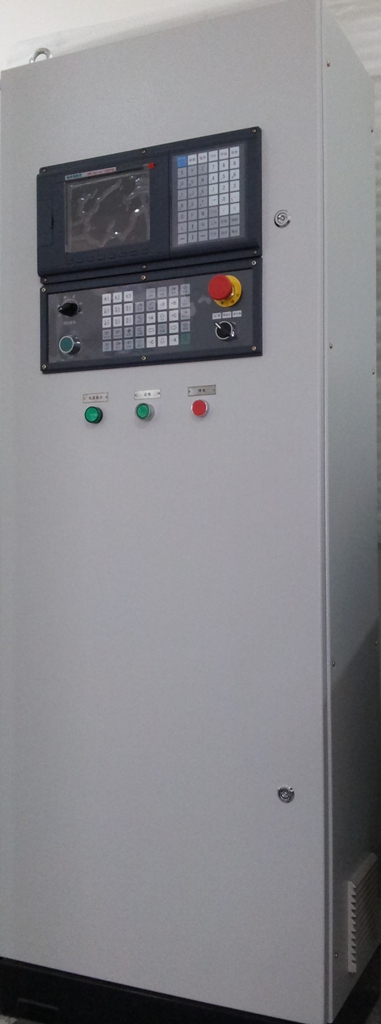

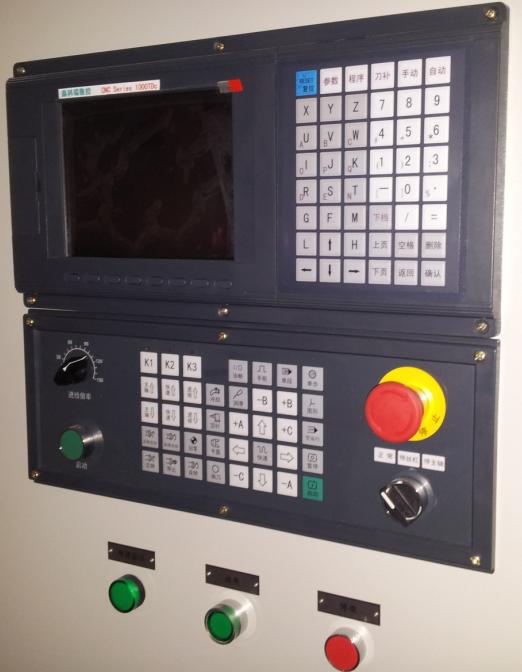

本產品柜體為一體化方便安裝，操作面板以及副面板正面安裝，直觀方便，進出線均采用航空插座，更換位置，使用或者改造都很方便，柜體中信號線均采用屏蔽線，信號控制線路和供配電分開避免干擾。本產品還外加手搖脈沖發生器，用于數控機床中的教導式CNC機械工作原點的設定,手動方式的步進微調,加工中的中斷插入等動作。其中的波段開關用于軸和倍率的選擇， 編碼器用于脈沖的發出便于系統的采集。 |
